UHZ頂裝式磁翻柱液位計的正確安裝與使用說明

發表時間：2018-07-20 22:40:06 ??點擊次數：1359? 技術支持：150-5269-2011

頂裝式磁翻柱液位計廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中。它是應需集中控制而開發的另一種頂裝型產品，具有現場指示清晰又能遠傳控制等優點。

　　
頂裝式磁翻柱液位計的選用須知：

　　1、防腐型公稱壓力≤1.0MPa。安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。

　　2、頂裝式磁翻柱液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移到實際值)。液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。

　　頂裝式磁翻柱液位計在安裝時需要注意的是：

　　頂裝式磁翻柱液位計與罐體的連接部分一般是選配DN80或DN100的法蘭連接，如何覺得牢固性不夠可以根據實際情況選配更大規格的連接法蘭。一般情況下DN80和DN100就夠用。頂裝式磁翻柱液位計在安裝高度較高達到4到5米時，建議在兩邊增加固定拉索，可以保證儀表在有較惡劣的測量環境中，比如現場震動較大，或有時遭遇碰撞的情況下，不受到損壞。

　　10米以及10米以上有點長，不管是分段與否，建議**好在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。頂裝式磁翻柱液位計在裝置時，一定要堅持筆直狀況，頂裝式磁翻柱液位計與容器引管間應加裝有球閥，以便于液位計的維修和拆開清洗。

　　頂裝式磁翻柱液位計的護導管和主體導管須保持垂直。連桿不能彎曲，須挺直插入。

頂裝式磁翻板液位計技術要求

測量范圍：0～5000mm

準確度： ±10mm ±16mm

翻柱直徑：10mm，16mm

公稱壓力：2.5MPa

介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)

介質溫度：-20～+350℃

接液材質：不銹鋼304/316/316L及PP材質

介質粘度：≤2.0Pa.s

環境振動：頻率≤25Hz振幅≤0.5mm

跟隨速茺：≤0.05m/s

法蘭標準：HG20592～20635-97

報警器、遠傳裝置：技術參數和UHZ-25系列相同

頂裝磁翻板液位計結構

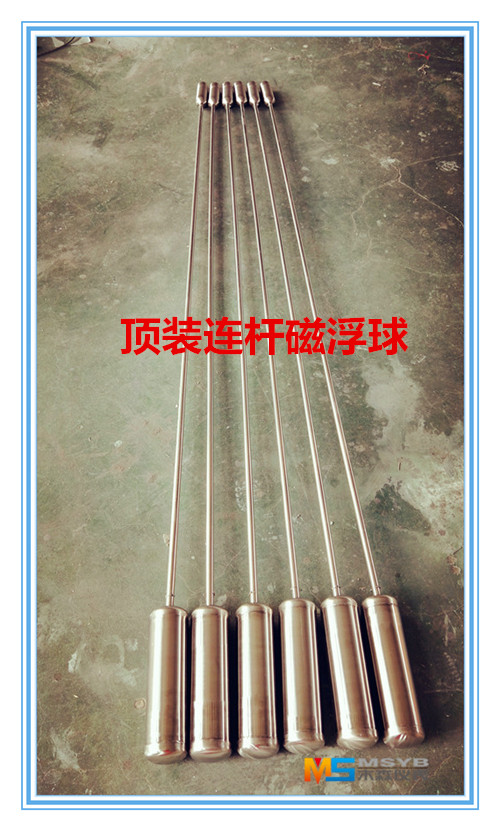

該頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）等組成，與本公司的液位控制開關和液位遠傳變送器裝置配套使用，可實現液位的上、下上限報警及限位控制，液位遠傳變送器裝置可將液位變化轉換成4-20mA線性電流信號，實現遠距離的指示、檢測、控制和記錄。與其結構如圖所示：

工作原理

容器內的浮筒（按不同介質和壓力針對），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控?！?/div>

1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計

　　2、適用于粘度較大的液體介質

　　3、顯示器的觀察方向可任意改變

　　4、其他特點和UFZ特點相同
