電廠水處理系統中的強酸堿系統, 有酸堿貯槽、計量箱等容器。為防設備腐蝕, 大部份采用在設備內壁襯耐酸橡膠, 玻璃鋼等技術措施。液位計一般采用浮桶式、玻璃管式、玻璃板式等。浮桶式因標桿與套管之間有間隙, 腐蝕性氣體大量從間隙處泄漏, 使設備外壁的鋼壁嚴重腐蝕。同時, 因塑料標桿曰32 X 3.2 , 長4 m , 強度差, 變形彎曲后被套管卡住, 液位失靈, 反而形成假液位, 造成誤判斷。玻璃管式, 強度差易損壞, 與罐體連接困難, 不宜作的太長。玻璃板式常會發生由于和容器的接合面不平等現象造成泄漏, 此外對罐體強度也有影響, 結構也較復雜, 安裝要求也較嚴格, 液位顯示也不太醒目。

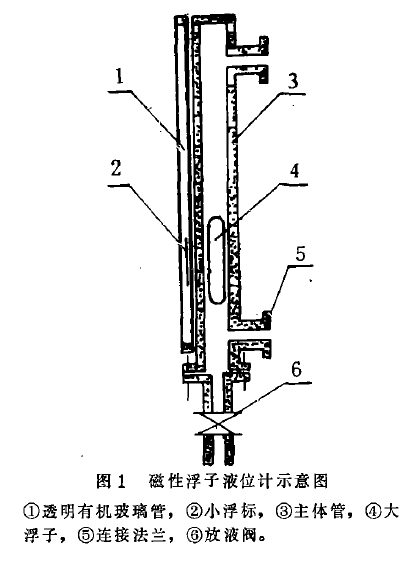

經多年實踐, 我廠淘汰了以上各種型式液時計, 改用液位計廠的uhz 系列磁翻板液位計。該液位計zui大的特點是: 液面指示標記與介質隔離, 使介質置于密閉系統中, 從而有效防止了腐蝕性氣體外泄, 從根木上解決了設備外壁腐蝕。同時具有耐腐蝕, 液位顯示醒目, 耐壓強度大, 重量輕、維護工作量小, 全量程指示測量長度范圍大等優點。該液位計的結構并不復雜。( 參見圖1 )。





磁翻板液位計有一和貯槽相連, 內通介質的主體管③ , 直徑為60 m m , 材質為P V C / F R P 增強塑料, 所以能耐強酸, 強堿的腐蝕。因外壁用玻璃鋼增強, 所以具有強度高, 耐老化的性能, 管內裝大浮子④ , 圓柱形磁浮體, 封閉的外殼為P V C 塑料, 內裝性磁鐵, 該磁浮體能隨介質升降。管下部通過法蘭, 連接一放液塑料閥⑥ ( 如果不在此取樣, 該閥可以不裝, 用一J者板堵死)。緊貼管體固定一透明有機玻璃管① , 它和主體管不相通。內裝帶磁性液位標記— 小浮標② 。介質由下法蘭⑤ 進入主體管, 大浮標隨液位上升, 外部的小浮標, 靠磁力作用隨大浮標同步升降, 則小浮標上的兩色介面位置, 即為容器內介質的液位。

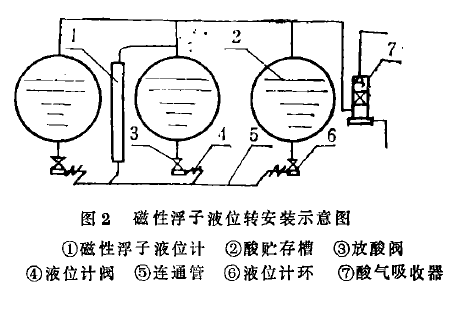

我廠磁翻板液位計安裝, 采用圖2 的形式。三臺酸貯存槽② ( 三臺以上也可以) 合用一臺液位計, 每臺酸槽的出口與磁翻板液位計 共連在一根連通管上⑤。要看某酸槽液位, 開該酸槽通液位計的閥門④ , 液位即可醒目顯示。如此布置能節省兩臺液位計, 價值四千余元( 酸貯存槽數量*多, 節約效果*大)。



此外, 在安裝時要注意: 裝大浮子時重端向上; 裝液位標計( 小浮標) 時, 紅色端向上, 這樣可防止磁性相斥。裝完后用備用磁鋼, 將小浮標引到大浮子磁性材料處, 顯示即可正常。目前該磁翻板液位計在我廠應用情況良好。
